海康ID5060M大視野讀碼器助力3C行業-手機音頻測試設備讀碼應用

        智能手機智造行業工藝流程主體分為SMT、單板檢測、組裝。組裝階段會使用氣密性檢測、天線耦合、音頻測試、老化測試等一系列自動化檢測設備。手機音頻測試設備主要用于組裝工段,傳統音頻測試設備讀碼采用單板單檢,測試效率低導致產能低下,為滿足終端客戶提高生產效率的目的,設備商客戶將測試設備升級迭代為雙板一次性檢測,大視野讀碼。


一、案例背景

客戶需求:

1. 同時識別兩個手機背板碼,按順序輸出至mes系統進行綁定,音頻測試完成后由機械手抓取手機背板,移動至下一工位。

2. 架設高度大于240mm,視野長邊大于180mm。

客戶痛點或問題:

1. 傳統采用緊湊型讀碼器,視野小,一次只能讀取一個,同時架設高度無法滿足大于240mm要求,需增加氣缸抬高治具讀取。

2. 由于條碼尺寸最小為3x3mmDM碼,密度8mil,客戶之前使用的緊湊型讀碼器解碼速度較慢,影響生產節拍。


二、解決方案描述

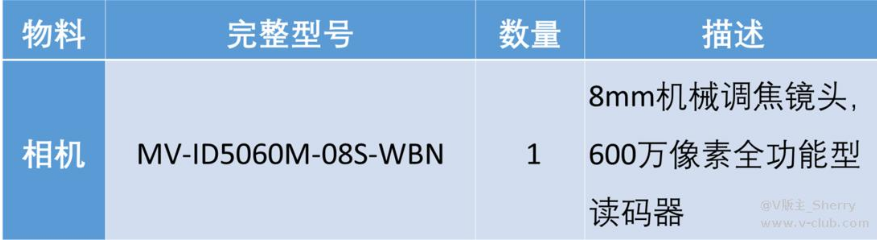

項目配單表:


                                                海康mv-id5060M-08S-WBN讀碼器


方案示意圖及方案思路描述:


機臺讀碼器架設示意圖


1. 海康讀碼器架設在距離手機背板240mm的高度上。

2. 將手機背板移動至讀碼器視野下,靜態對焦調整,根據手機背板可能出現的位置偏移,調整讀碼器位置,保證碼不會超出視野范圍。

3. 根據客戶要求繪制ROI區域,增加ROI無讀補齊功能。

4. 考慮現場存在個別碼存在污損情況,單幀讀取可能不穩定,增加觸發幀計數來保證讀取率。

5. 實際讀取效果見下圖

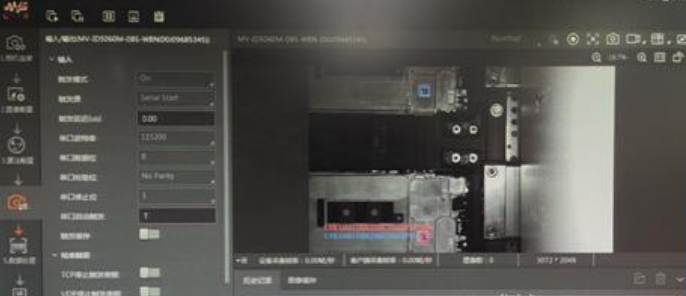

                                      海康mv-id5060M-08S-WBN實際讀取效果圖



三、方案優勢

產品方面:

1.  該方案選用6MP高像素大視野讀碼相機,滿足客戶多碼讀取要求,成像質量優異。

2.  采用一鍵對焦方式,調試方便快捷。

3.  采用ROI順序輸出方式,增加無讀補齊,幫忙客戶快速定位無讀產品確認問題,該功能客戶比較滿意。

4.  讀取耗時控制在100ms以內,有效提高了生產效率。

客戶方面:

1.  該方案有效解決原讀碼器讀取速度慢,視野范圍小缺點問題。

2.  該方案采用ID5060大視野相機讀取,無需抬高治具,機械結構簡化,提高生產節拍。
